消防改造工程服務消防弱電改造施工工程要求規范

4.1 施工內容

本弱電工程只有火災報警及消防聯運系統一個子分部工程，主要包括以下分項工程安裝：電氣管路敷設、金屬線槽安裝、導線敷設、報警設備安裝及系統調試。根據本工程的特點，將火災自動報警系統調試作為重點工序進行施工。
4.2 施工組織措施

為保證工程總體進度和質量，開工前必須全面熟悉設計圖紙和有關規范、規程、標準、圖集及技術文件，全面掌握工程的工藝流程、特點和技術要求，作好材料、機具進場的準備工作。在安裝施工進程中，及時了解和把握土建施工進度，積極主動地與土建搞好協調工作，使安裝施工有條不紊地順利進行。
4.3 弱電安裝工藝流程如下圖所示

4.4 主要施工方法
4.3.1 管路敷設

根據設計施工圖紙，管路敷設分為暗敷和明敷。
4.3.1.1 預埋暗配管路工藝流程如下：

預留預埋工作是決定本工程質量和進度的一個極其重要環節，因此施工人員必須要有高度的責任心和豐富的實踐經驗。預埋前，在充分熟悉本專業施工圖紙的基礎上，還要熟悉土建施工圖，做到胸有成竹，防止漏埋、錯埋事故發生。施工時，首先根據設計圖確定出箱、盒位置及管路走向，然后進行管路敷設。管路敷設應沿-近的路線敷設，并盡量減少彎曲，彎曲半徑要大于管外徑的十倍，彎扁程度要小于管外徑的10%。管路及箱、盒固定要牢固，接地要可靠，自檢合格后，經監理工程師檢查、簽字同意后才能隱蔽。
4.3.1.2 吊頂內明配管路工藝流程如下：

吊頂內敷設的管路均按明配管要求施工。首先根據設計測出箱、盒與出線口的準確位置，然后根據測定的位置，把管路的垂直、水平走向彈出線來，按照規范規定的固定點間距尺寸要求，確定出支、吊架的具體位置后開始敷設管路。所有管路均應橫平豎直、排列整齊、固定牢固、固定點間距勻均。由于采用鍍鋅鋼管，因此管路連接方式采用螺紋連接，鋼管間、鋼管與鋼盒間采用專用接地卡固定跨接接地線，嚴禁采用熔焊跨接接地。整個管路不少于2處與接地干線連接，并在穿有消防控制、通信和警報線路的管路表面涂防火涂料。管路敷設完成，先自檢合格，再由監理工程師簽字確認后方可進入下一道工序。
4.3.2 金屬線槽安裝工藝流程：

 根據設計確定出金屬線槽的安裝位置，測量定位，安裝金屬線槽的支、吊架，固定間距不應大于1.5~2m，采用金屬膨脹螺栓固定，金屬線槽連接采用專用連接板，接頭處縫隙要緊密平直，非鍍鋅金屬線槽在連接板的兩端用不小于4mm2軟銅線作跨接接地線。金屬線槽及其支架應橫平豎直，固定牢固，應不少于2處與接地干線可靠連接。金屬線槽轉彎處的彎曲半徑應不小于線槽內電纜-小允許彎曲半徑。在敷設消防控制、通信和警報線路的金屬線槽表面需進行涂防火涂料處理。
4.3.3 電纜、電線敷設
4.3.3.1 電纜敷設工藝流程

檢查電纜規格型號是否符合設計要求，電纜外觀是否完好無損，有無產品合格證及質保書；敷設前按設計和實際路徑計算每根電纜的長度，合理安排每盤電纜以減少電纜接頭，避免浪費；敷設時，先測試電纜絕緣電阻，絕緣測試合格后方能敷設，并按事先畫出的排列圖表有序地敷設，每放完一根，就整理一根，卡固一根。施放電纜要有專人負責，專人檢查，保證指揮順暢。電纜不得在支架及地面上磨擦拖拉，敷設完后在出入箱、盤柜及管子管口處作密封處理，并在電纜的首端、末端和分支處設標志牌。
4.3.3.2 電線敷設工藝流程：

根據設計圖紙確定出敷設部位電線的規格型號及數量，清除金屬線槽及管內雜物和積水，并檢查各個管口的護口是否齊整。管內穿線時，兩人穿線時要配合協調，一拉一送，不得硬拉硬送；電線在管內不得有接頭和扭結，所有接頭設在接線盒內。線槽敷設時，電線在線槽內有一定余量，不得有接頭，并按回路編號分段綁扎，綁扎點間距不大于2m。剖開電線絕緣層時，不得劃傷芯線，芯線連接后要搪錫，絕緣帶要包纏均勻嚴密，絕緣良好；在分支線的連接處，干線不得受到支線的橫向拉力。電線敷設完成后，用500V兆歐表對所有回路電線進行線間及對地絕緣電阻測試，絕緣電阻值不得低于20兆歐，并作好絕緣測試記錄。
4.3.4 消防報警設備安裝工藝流程：

火災自動報警設備的安裝位置要嚴格按照設計圖紙施工，不得隨意更改。
4.3.4.1 控制設備安裝

根據控制設備的尺寸，制作型鋼基礎，并除銹刷漆，焊好接地螺栓，按控制設備的設計安裝位置，用水平尺找好平直度后，固定在靜電地板下。在安裝靜電地板的相關人員配合下，按設計圖紙的排列要求，從中間開始，向兩邊逐臺就位，找正平直度后用鍍鋅螺栓將設備固定在型鋼基礎上，并將控制設備及型鋼基礎可靠接地。
4.3.4.2 端子箱安裝

設置在弱電豎井內的端子箱，應根據設計要求的高度及位置，采用金屬膨脹螺栓將箱體固定在墻壁上，管子進箱處帶好護口，將干線和支線分別引入，箱體與接地干線可靠連接。
4.3.4.3 探測器安裝

感溫感煙探測器應水平安裝，當不可避免傾斜安裝時，傾斜角不要大于45°，底座固定必須牢靠。探測器距墻、梁邊的水平距離要大于0.5m，其周圍0.5m內不得有遮擋物。探測器至空調送風口邊的水平距離不得小于1.5m，至多孔送風頂棚孔口的水平距離不應小于0.5m；線型紅外線感煙探測器的光束軸線至頂棚的垂直距離為0.3~1.0m，距地高度不超過20m。探測器至側墻水平距離不應大于7m，且不應小于0.5m，其發射器和接收器之間的距離不應超過100m。
4.3.4.4 設備校接線

對所有回路的導線進行絕緣電阻測試，測試合格后進行校、接線工作。剝?nèi)?dǎo)線絕緣層，使用校線耳機，兩人分別在線路兩端逐根核對導線并編號。將導線留夠一定長度余量，然后綁扎成束，設置在端子板兩側，按端子接線圖對號入座搪錫后接入端子板。箱、柜內接線應整齊，回路編號應齊全，標識應正確。
4.3.4.5 系統接地

系統接地
4.3.5 系統調試工藝流程：

為了保證新安裝的火災自動報警系統能安全可靠地投入運行，性能達到設計的技術要求，在系統安裝施工過程中和設入運行前，要進行一系列的調整試驗工作，調整試驗的主要內容包括調試的準備工作、線路測試、系統接地測試、單回路調試、系統調試。因此將調試工作作為弱電工程的重點內容進行施工。
4.3.5.1 調試前的準備工作

調試人員在系統調試進場前，要認真閱讀、讀懂系統原理圖、平面圖，透徹理解設計意圖，了解火警設備的性能及技術指標，對有關數據的整定值、調整技術標準做到心中有數，在充分理解設計要求和要達到的報警及聯動控制功能后，方可進行調試工作。
4.3.5.2 線路測試

1） 外部檢查

按圖紙檢查各種配線情況，首先檢查強電、弱電線路是否按要求敷設到位，有無強、弱電線、纜共管的現象；其次是各種火警設備接線是否正確，接線排列是否合理，接線端子處標牌編號是否齊全。

1） 線路校驗

將被校驗回路中的各個部件裝置與設備接線端子打開，查對傳輸線路敷設、接線是否正確，檢查探測回路線、通信線是否短路或開路，測試導線對導線、導線對地的絕緣電阻值，其絕緣電阻值不應小于20兆歐。
4.3.5.3 系統的接地測試

檢查各火警設備的接地是否正確，測試接地電阻值是否小于1歐。
4.3.5.4 單回路調試

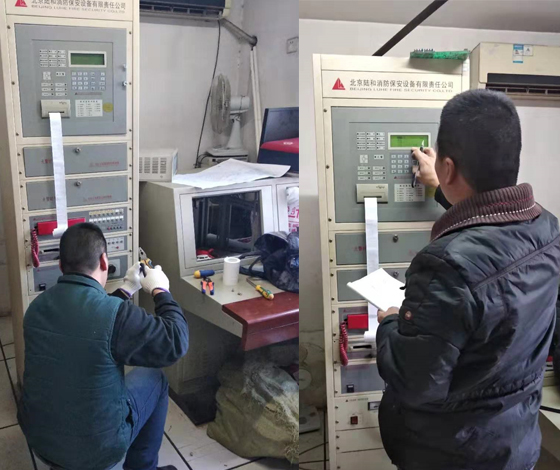

1） 開通火災報警控制器，逐項對以下功能進行檢查和測試：測試功能，顯示功能，開關功能，打印功能，屏蔽功能，事件監測功能，存儲功能，消音、復位功能，故障報警功能，火災優先功能，報警記憶功能，電源自動轉換及備用電源的自動充電功能，備用電源的欠壓、過壓報警功能等。

2） 打開火災報警控制器的自動測試開關，對本系統所有回路的探測器、模塊進行一次火警自測，按打印機打出的結果進行分析處理。

3） 對所有感煙、感溫探測器逐個進行吹煙、加溫測試，觀察探測器確認燈是否發光，觀察消防控制室控制器所報警的地址是否對應正確。

4） 將所有手動報警按鈕逐個按下，觀察控制器是否按對應編碼報警，就地按鈕指示燈是否顯示燈亮。

5） 逐個按下所有消火栓報警按鈕，觀察控制器是否收到對應的報警信號。

6） 對所有消防電話插孔逐個插入電話對講機，測試其與消防電話總機聯系情況是否良好。

7） 逐個打開噴淋末端放水裝置，觀察水流指示器是否動作，控制器是否收到對應的報警信號。

8） 逐個開通消防廣播，檢查廣播工作是否正常，再在開通背景音樂的情況下檢查其切換動作是否正確可靠。

9） 聯動設備單體測試：開通聯動控制臺，檢查其受電等情況是否正常。對消防電梯控制箱發出信號，通過消防中心顯示屏觀察電梯是否準確無誤返回首層。對正壓送風機、排煙機控制箱發出動作信號，觀察其動作是否準確，有無信號返回消防中心。對防火卷簾門控制箱發出信號，觀察防火卷簾門是否降下，有無信號返回消防中心。通過聯動控制臺上的水泵啟動按鈕，分別讓消火栓泵、噴淋泵啟動和運轉，觀察各種信號是否都能正確地返回消防中心。打開濕式報警閥，觀察噴淋泵是否啟動和運轉，返回信號是否正確。
4.3.5.5 系統調試

投入主電源，將消防所有設備置于自動狀態，利用模擬信號（如對探測器吹煙、按下報警按鈕等）或手動裝置（如打開噴淋末端放水裝置等），對整個系統進行測試：探頭吹煙（加溫）或按下手動報警按鈕，發出火警信號，觀察電梯是否全部返回首層，并接收其反饋信號，顯示其狀態。切斷著火層及相鄰層的非消防電源，接通應急燈及標志燈；強切啟動著火層及相鄰層的消防廣播；控制停止有關部位的空調機，關閉電動防火閥，并接收其反饋信號，顯示其狀態。啟動有關部位的防排煙風機及排煙閥，并接收其反饋信號，顯示其狀態。開啟著火層及相鄰層的正壓送風口，并接收其信號，顯示其狀態。疏散通道上的防火卷簾門在感煙探測器動作后，下降至1.8m，待感溫探測器動作后下降到底，并接收其反饋信號，顯示其狀態。按下消火栓按鈕，觀察消火栓泵能否直接啟動，并接收其反饋信號，顯示其狀態。打開噴淋末端放水裝置水流指示器動作，觀察噴淋泵是否動作，并接收其反饋信號，顯示其狀態。

火警自動報警及聯動系統在調試后連續運行120h無故障，填寫測試報告，申請消防測試及驗收。
消防弱電系統施工實操技術方案

本次內容是關于消防弱電系統的，主要涉及火災自動報警、聯動控制、消防電話對講等。如有不恰當之處，請?jiān)谖恼履┪蔡幜粞灾刚?br />
一、配線

1、管內或線槽內的穿線應在建筑抹灰及地面工程結束后進行。

2、穿線前應將管內或槽內的積水及雜物清除干凈，對于管道可采用以下方法：

1)、采用0.25Mpa的壓縮空氣吹入已敷好的管子。

2)、采用綁著擦布成拖把狀的鋼絲在管內來回拉數次。

3、管路清掃后隨即向管內吹入滑石粉，并在管子端部安上護線套。

4、不同系統、不同電壓等級、不同電流類別的線路，不應穿在同一管內或線槽的同一槽孔內。

5、水平敷設的報警系統傳輸線路穿管敷設時，不同防火分區的線路不宜穿入同一根管內。

6、探測器的“+”線應為紅色，“一”線應為藍色，聯動系統的線，其顏色按功能用途區分，相同用途的導線顏色應一致。

7、導線在管內或線槽內不應有接頭或扭結，導線的接頭應在接線盒內焊接或用端子連接。

8、導線通過變形縫的兩側應固定，并留有適當余量。

9、導線敷設后，應對每回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻值不應小于20兆歐。

二、報警設備的安裝

火災探測器的安裝

11、探測器應按設計要求區分的類型選用，并且要逐個進行模擬試驗，經試驗合格后才能使用。

12、感煙、感溫探測器具體安裝位置應符合下列規定：

1)、探測器至墻壁、梁邊的水平距離，不應小于0.5米。

2)、探測器周圍0.5米內不應有遮擋物。

3)、探測器至空調送風口邊的水平距離，不應小于1.5米；至多孔送風頂棚孔口的水平距離不應小于0.5米。

4)、在寬度小于3m的內走道頂棚上設置探測器，宜居中布置；感溫探測器的安裝間距，不應超過10m；感煙探測器的安裝間距，不應超過15m；探測器距離端墻的距離，不應大于探測器安裝間距的一半。

5)、探測器宜水平安裝，當必須傾斜時，傾斜角不應大于45度。

13、探測器底座應固定牢靠，并應使探頭報警燈面對從主要入口處便于觀察的方向。

14、探測器的端子應根據不同類型，按照功能與極性正確聯線，其導線連接必須可靠壓接，線頭搪錫時，不得使用帶腐蝕性的助焊劑。

15、探測器及底座的外接導線，應留有不小于15厘米的余量，入端處應有明顯標志。

16、探測器底座穿線孔宜封堵，安裝完畢后的探測器底座應采取保護措施。

17、探測器在即將調試時方可安裝，在安裝前應妥善保管，并應采取防塵、防潮、防腐蝕措施。

模塊的安裝

18、模塊應按設計要求選用不同類型的模塊。

19、模塊具體安裝方式按要求可分：

1)、集中放置的模塊箱內的安裝。

2)、現場就地模塊盒內的安裝。

20、模塊安裝應固定牢靠，其導線的連接應按信號線、電源線之功能正確聯線，其導線連接必須可靠壓接，線頭搪錫時，不得使用帶腐蝕性的助焊劑。

21、模塊在盒和箱內的安裝聯線后的穿線孔應封堵。

手動火災報警按鈕的安裝

22、手動火災報警按鈕，應安裝在墻上距地(樓)面高度1.5米處，應安裝牢固，不得傾斜；按鈕的外接導線，應留有不小于10厘米的余量，且在其端部應有明顯標志。

火災報警聯動控制器的安裝

23、設備安裝前土建工作應具備以下條件：

1)、屋頂、樓板施工完畢，不得有滲漏；

2)、結束室內地面工作；

3)、預埋件及預留孔洞符合設計要求，預埋件應牢固；

4)、門窗安裝完畢；

5)、對安裝設備有影響的裝飾工作全部結束。

24、火災報警聯動控制器在墻上安裝時，其底邊距地(樓)面高度不應小于1.5米；落地安裝時，其底端宜高出地坪0.1--0.2米。控制器應安裝牢固，不得傾斜，安裝在輕質墻上時應采取加固措施。

25、引入控制器的電纜或?qū)Ь€，應符合下列要求：

1)、配線應整齊，避免交叉，并應固定牢靠；

2)、電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡清晰不易褪色；

3)、端子板的每個接線端，接線不得超過2根；

4)、電纜芯和導線的端部，應留有不小于20厘米的余量；

5)、導線應綁扎成束；

6)、導線引入線穿線后，在進線管處應封堵。

26、控制器與主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭，主電源應有明顯標志。

27、控制器的接地應牢固，并有明顯標志。其接地電阻應符合以下要求：

1)、工作接地電阻值應小于4歐。

2)、采用聯合接地時，接地電阻應小于1歐。

消防控制設備的安裝

28、消防聯動控制設備在安裝前，應進行功能檢查，不合格者不得安裝。

29、消防控制設備的外接導線，當采用金屬軟管作套管時，其長度不宜大于2米，且應采用管卡固定，其固定點間距不應大于0.5米。金屬軟管與消防控制設備的接線盒(箱)應采用鎖母固定，并應根據配管規定接地。

30、消防控制設備外接導線的端部，應有明顯標志。

31、消防控制設備盤(柜)內不同電壓等級，不同電流類別的端子，應分開，并有明顯標志。

消防對講電話系統的安裝

32、系統主機的安裝可參照火災報警聯動控制器進行安裝。

33、消防對講電話插孔的安裝可參照手動火災報警按鈕安裝。

系統接地裝置的安裝

34、工作接地線應采用銅芯絕緣導線或電纜，不得利用鍍鋅扁鐵或金屬軟管。

35、當采用聯合接地時，應用專用接地干線，由消防控制室引至接地體，其線芯截面積不應小于16平方毫米，在通過墻壁時，應穿入鋼管或其它堅固的保護管。

36、由消防控制室接地板引至各消防設備的接地線應選用銅芯絕緣軟線，其線芯截面積不應小于4平方毫米。

37、工作接地線與保護接地線必須分開，保護接地導體不得利用金屬軟管。

接地裝置施工完畢后，應及時作隱蔽工程驗收。

三、火災自動報警系統的調試

調試前的準備

38、調試前應對系統設備作以下查驗：

1）、設備的規格、型號、數量、備品備件是否符合圖紙?jiān)O(shè)計要求

2）、檢查產品合格證、產品說明書、操作說明書、編程手冊等資

料是否齊全。

3）、檢查設備外觀是否完好，插接件及連線有無松動與脫接。

39、按GB50166-92檢查系統的施工質量，檢查導線的連接、絕緣包扎、配線及金屬槽管間的接地跨接等施工質量情況。

40、檢查系統線路，對錯線、開路、短路和虛焊等進行處理。

41、進一步查對以下情況并作必要的妥善處理：

1）、竣工后的系統配置是否符合設備的技術要求。

2）、檢查原測試的絕緣電阻與接地電阻。

42、認真閱讀產品說明書、操作說明書、編程手冊等資料。

43、火災自動報警系統的調試應在建筑內部裝修和施工結束后進行。

調試

44、調試負責人必須由資深的專業人員擔任，所有調試人員應職責分明。

45、調試中應特別注意強弱電結合部，防止強電竄入弱電，造成人員傷亡和設備損壞事件。

46、調試中應先進行單機通電檢查后作系統調試。

47、通過逐個單機通電檢測，剔除不報或誤報的探測器、手動報警按鈕。

48、區域機、主機通電前工作接地\安全接地應作以下檢查：

1）、自檢正常后方可接入報警回路進行報警部分的調試。

2）、聲光警報器等火災警報裝置先外接直流電源進行功能檢查。

3）、火災事故廣播可用外接揚聲器或監聽揚聲器作放音檢查。

4）、消防控制設備可用三用表，外接燈泡、繼電器等進行檢查。

49、火災自動報警系統通電后，應按GB4717的要求進行相關功能檢驗。

50、單機調試后，應進入如下系統調試：

1）、報警回路逐個接入，一個回路調試正常后，再接入下一個回路。

2）、對探測器、按鈕等逐個進行檢驗，排除錯號、重號。

3）、根據設計要求，進行控制功能軟硬件編程，并在檢查控制模塊、聯動繼電器的動作符合編程指令后，接入控制對象進行聯動調試。

4）、檢查主、備電分別供電時，各項控制和聯動功能是否正常。

51、火災事故廣播的調試開通

1）、測量每個分路電阻，判斷和各式各分路是否短路，開路或未接入揚聲器。

2）、用磁帶播放音樂，由上往下或由下而上依次監聽相鄰層放音情況。

52、固定消防電話和消防電話插孔逐個與消防電話主機進行通話試驗。

53、妥善做好調試完后設備的管理工作。

54、系統調試完畢連續無故障運行120H后，填寫調試報告，申請系統驗收。
