翼捷S708紅外熱釋電傳感器
時間：2018-11-16 09:31:20 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-11-16/761e02bd88692308f1fb4ae424e18631.jpg)
一、S708紅外熱釋電傳感器概述
紅外熱釋電傳感器是紅外傳感技術的基礎器件，它所起的作用簡而言之就是實現熱電轉換，將紅外信號的變化量轉換成為可測量的電信號。
翼捷的紅外熱釋電傳感器自帶溫度補償功能，具有響應率高噪聲低、視角大的特點。
二、S708紅外熱釋電傳感器技術參數
| 型號 | AE-S708/4.3um | AE-S708/3.8um | AE-S708/5.0um |
| 光敏元件尺寸 | Φ2.0mm | Φ2.0mm | Φ2.0mm |
| 光敏元件材質 | LiTaO3 | LiTaO3 | LiTaO3 |
| 濾光片中心波長 | 4.3um | 3.8um | 5.0um |
| 濾光片半帶寬 | 0.14um | 0.14um | 0.14um |
| 峰值透射率 | ＞90% | ＞90% | ＞90% |
| 響應率(500K,10Hz,25℃) | ＞900V/W | ＞900V/W | ＞900V/W |
| 響應時間 | 0.5s | 0.5s | 0.5s |
| 探測率(500K,10Hz,1Hz,Rs=47Kohm,25℃) | 3*10^8cm√Hz/w | 3*10^8cm√Hz/w | 3*10^8cm√Hz/w |
| 信號靈敏度(500K,1Hz,Plus=72.8dB Rs=47Kohm.25℃) | ＞2.0VP-P | ＞2.0VP-P | ＞2.0VP-P |
| 噪聲(10Vdc,10Hz,1Hz,25℃ Rs=47Kohm) | ＜300nV/√Hz | ＜300nV/√Hz | ＜300nV/√Hz |
| 工作電壓(Rs=47Kohm,25℃) | 2.0~15Vdc | 2.0~15Vdc | 2.0~15Vdc |
| 工作電流(Rs=47Kohm,25℃) | 5~24uA | 5~24uA | 5~24uA |
| 源極電壓(Rs=47Kohm,25℃) | 0.4~1.5Vdc | 0.4~1.5Vdc | 0.4~1.5Vdc |
| 輸出阻抗(Rs=47Kohm,25℃) | 5~10Kohm | 5~10Kohm | 5~10Kohm |
| 視角 | 120℃ | 120℃ | 120℃ |
| 工作溫度 | -40~+70℃ | -40~+70℃ | -40~+70℃ |
三、S708紅外熱釋電傳感器外形尺寸

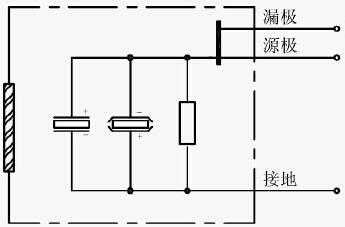

四、S708紅外熱釋電傳感器引腳分配

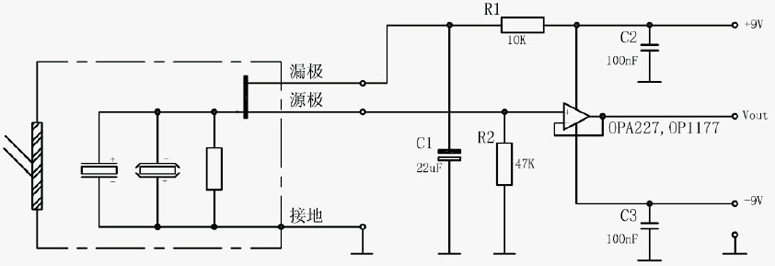

五、測試電路
六、傳感器的視角
七、傳感器的視角
