一、S519紅外氣體傳感器概述

　　紅外氣體傳感器基于紅外熱釋電傳感器技術，通過檢測特定氣體對特定波長的紅外線的吸收率，冀捷成功研制出紅外氣體傳感器，用于氣體泄露檢測。

　　●NDIR紅外檢測原理．多項--技術保障

　　●高精度，在-40℃~70℃全工作溫度范圍測量精度高達1%

　　●長壽命，使用壽命5倍于催化傳感器

　　●高可靠性，傳感器不會出現中毒現象

二、翼捷S519紅外氣體傳感器技術參數

標準工作電流	3.0~6.0VDC，建議用5.0VDC ≤60mA
輸出電壓	0~0.3V，表示傳感器故障 0.4V~2V，對應0%~100%FS ＞2.1V，表示超量程
T90響應時間	≤20s
	1‰FS
	≤10s
	±2%FS
長期零漂	≤±1%FS/年
工作溫度	-40℃~70℃
使用壽命	5年

三、翼捷S519紅外氣體傳感器技術參數



檢測氣體	量程
碳氫類可燃氣體（CnHm）	0~100%LEL
氯甲烷（CH3CL）	0~100%LEL
乙腈（C2H3N）	0~100%LEL
四氫呋喃（C4H8O）	0~100%LEL
二氧化碳（CO2）	0~5%Vol
一氧化碳（CO）	0~5%Vol
氮氧化物（NOx）	0~1000ppm
六氟化硫（SF6）	0~1000ppm
二氧化硫（SO2）	0~1000ppm

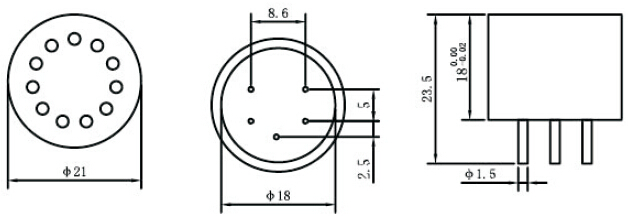

四、翼捷S519傳感器外形尺寸

　　線性

　　S519氣體傳感器在-40℃~70℃范圍內輸出為線性，測量誤差小于±1%LEL。下圖為甲烷氣體傳感器在不同溫度下的濃度輸出曲線。

甲烷氣體傳感器在不同溫度下的濃度輸出曲線
