JB-BK8020緊急啟/停按鈕通常安裝在現場氣體滅火控制區的出入門旁，實現現場氣體裝置緊急啟動或緊急停止功能。當有人發現火災時，按下JB-BK8020緊急啟動按鈕，控制器在設定的延時下開始倒計時，倒計時結束后，開始噴放氣體；若想在噴放前停止噴氣，必須在延時過程中按下緊急切斷按鈕。



二、JB-BK8020緊急啟停按鈕基本參數

型號	JB-BK8020
防護等級	IP44
相對濕度	≤95%，不凝露
環境溫度	-20℃～+50℃
靜態電流	≤800μA
額定電壓	24VDC
啟動燈	正常時不亮，啟動時常亮
啟動、停止電流	≤2mA
停止燈	正常時不亮，停止時常亮
端子出線	六線

三、JB-BK8020緊急啟停按鈕特點

●外殼材料耐高溫120℃

●非插拔式，端子采用直接接線式，防脫落。

●采用線路保護式結構設計。

●明裝或暗裝可選。

●使用自帶工具操作面板可恢復。



四、JB-BK8020緊急啟停按鈕外形尺寸圖

JB-BK8020緊急啟停按鈕外形尺寸圖

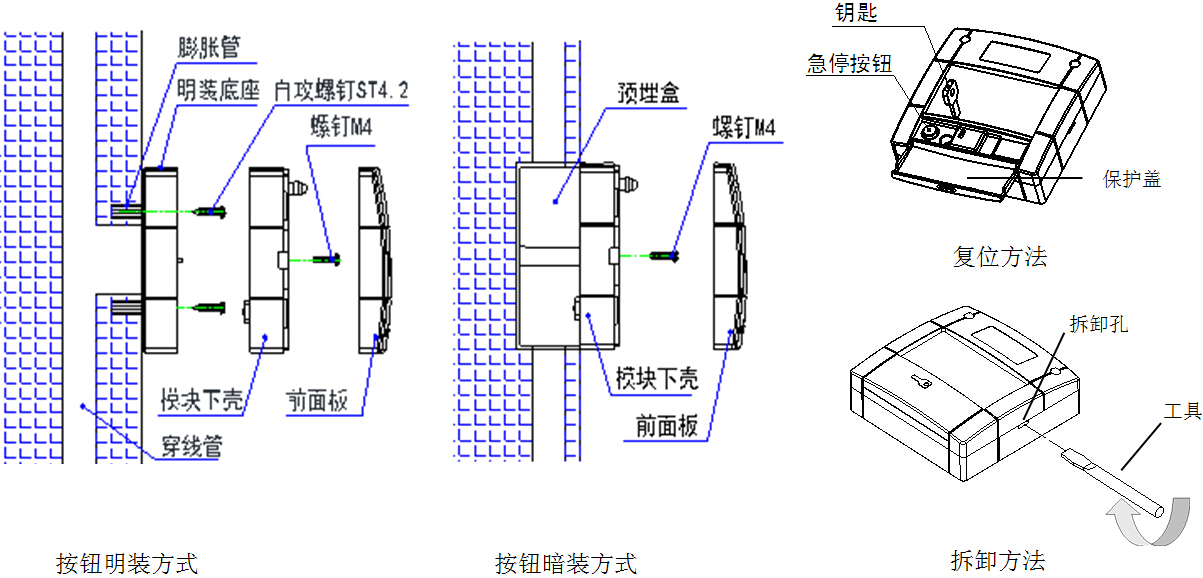

五、JB-BK8020緊急啟停按鈕安裝圖

JB-BK8020緊急啟停按鈕安裝圖

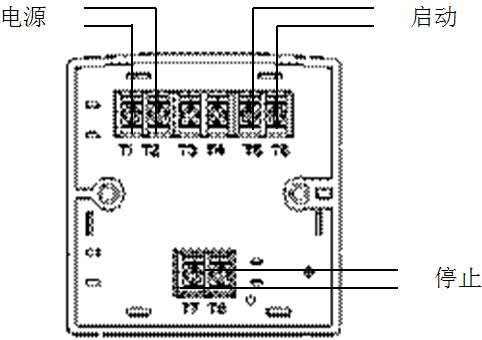

六、JB-BK8020緊急啟停按鈕接線指導

所有的接線安裝必須符合--及地方的有效法規、標準。導線應有色彩標識，以免接錯線。不恰當?shù)穆?lián)接將導致在發生火災時按鈕不能正確地反應。
端子接線：
T1：GND
T2：24V
T5與T6：啟動無源接點
T7與T8：停止無源接點

JB-BK8020緊急啟停按鈕接線指導
