一、JTY-BK721吸氣式感煙火災探測器概述

JTY-BK721單管液晶顯示型吸氣式感煙火災探測器由抽氣泵、氣流傳感器、激光探測腔、數據處理板等組成，系統在高效抽氣泵的作用下，通過伸向保護區的管道網絡連續不斷地抽取空氣樣品，氣樣首先經過過濾器，將灰塵濾掉，然后進入激光探測腔，探測腔內激光源發出的光束照射到空氣樣品上，如果有煙粒子存在，光束將產生散射，光接收器接受散射的光信號，根據測得的散射光的強弱變化，測量出空氣樣本中的煙粒子量，測量的信號經軟件處理后，如達到某一報警閾值，則在顯示器上給出相應的報警信號。
JTY-BK721吸氣式感煙火災探測器內置的軟件程序為用戶提供自定義參數和邏輯控制功能。

二、JTY-BK721極早期火災探測器技術參數

型號	JTY-BK721
工作電壓	DC20V-30V
工作電流	正常工作電流≤400mA，啟動-大電流≤600mA
環境溫度	-10℃～+55℃
相對濕度	0～99%(無凝露)
靈敏度范圍	0.004～20%obs/m
報警級別	4級(警告、行動、火警1、火警2)
繼電器輸出	5個(警告、行動、火警1、火警2、故障)
觸點容量	2A/DC24V，可編程為鎖定或非鎖定狀態
編程設置	LCD顯示編程模塊現場編程、PC機離線編程
采樣管尺寸	PVCΦ25mm PU毛細管Φ8mm
采樣管長度	單管長度≤80m，支管長度≤50m(2分支)
通訊接口	RS-485、RS-232
重量	7kg
保護面積	800㎡



三、JTY-BK721吸氣式感煙火災探測器特性

　　1、主動抽取氣樣，激光探測，可以探測到不可見煙，在形成火災之前提供多級預警。

　　2、管網布置靈活，可實現單點、多點的綜合保護。

　　3、--保護的獨特結構設計，抗灰塵、抗干擾避免誤報。

　　4、網絡功能強，探測器之間既可本地組網也可通過公用網絡或局域網實現集中監控。

　　5、1000個事件記錄，方便查找火警和故障原因。

　　6、具有自學習、自適應功能。

　　7、高效吸氣泵，實時管路氣流監測，二級空氣過濾。

　　8、JTY-BK721探測器可對四個煙霧報警閾值進行設定。

　　9、JTY-BK721探測器具有五個可編程繼電器輸出

四、JTY-BK721空氣采樣煙霧探測器應用場所

　　1、高空氣流量的場所：如電信機房、無塵室等。

　　2、大面積的空闊場所：如倉庫、廠房、展覽大廳等。

　　3、低溫場所：如冷凍倉庫等。

　　4、需要進行隱蔽探測的場所：如文化、遺產建筑等。

　　5、需要進行火災早期探測的關鍵部門：銀行數據中心、配電室、機場的控制塔等。

　　6、防爆、強電磁和強輻射場所：軍火庫、油庫、化工設施、加速器、微波室、電視發射塔等。

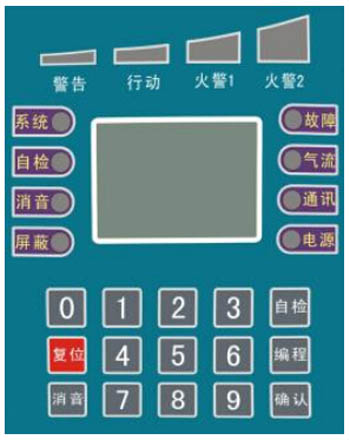

五、JTY-BK721空氣采樣煙霧探測器面板布局圖

JTY-BK721空氣采樣煙霧探測器面板布局圖

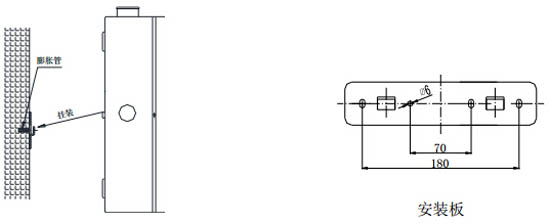

六、JTY-BK721空氣采樣煙霧探測器安裝示意圖

JTY-BK721空氣采樣煙霧探測器安裝示意圖
