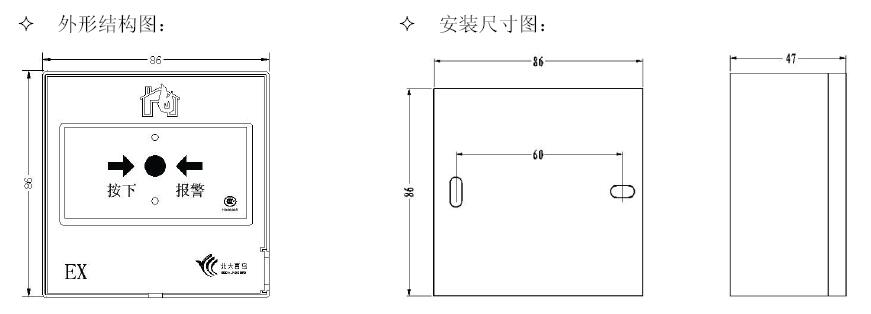

J-SAP-JBF-301-Ex手動火災報警按鈕結構特征、安裝與布線

安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。

每只防爆安全柵后限帶≤10只防爆手動報警按鈕。

每個報警回路使用安全柵的數量不得超過6只。

安全柵須取得防爆合格證，其安裝應按其說明書的要求進行，并注意正負極性。

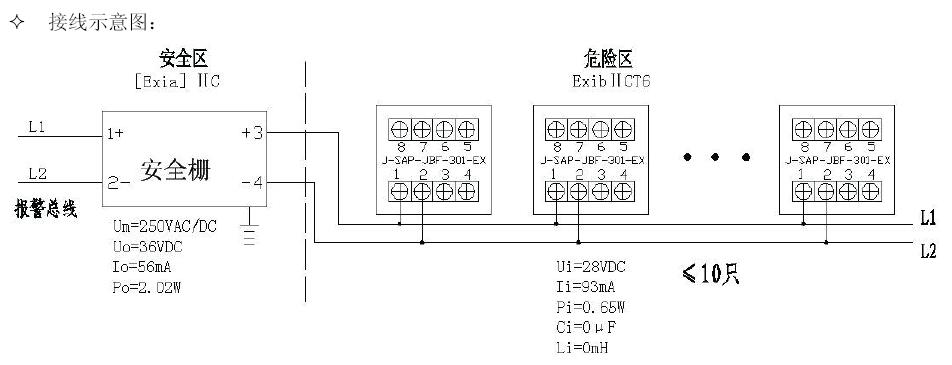

說明：

安全柵端子1接總線L+、端子2接總線L-，不得接反。

防爆型手動報警按鈕端子1、2接安全柵輸出端3、4報警總線。

本安系統參數匹配須遵循如下原則：

Uo≤Ui；Io≤Ii；Po≤Pi；Cc≤Co-Ci；Lc≤Lo-Li

其中：Cc、Lc：安全柵到探測器之間連接電纜（或導線）允許總的-大分布電容和電感；Uo：安全柵的-高輸出電壓；Io：安全柵的-大輸出電流；Po：安全柵的

-大輸出功率；Lo：安全柵允許的-大外部電感；Co：安全柵允許的-大外部電容；Ui：探測器的-高輸入電壓；Ii：探測器的-大輸入電流；Pi：探測器的-大

輸入功率；Li：探測器的-大內部電感；Ci：探測器的-大內部電容。符號詳細意義見GB3836.4-2000標準。
