JTW-LCD-SL-D8000A火災探測器接線方式

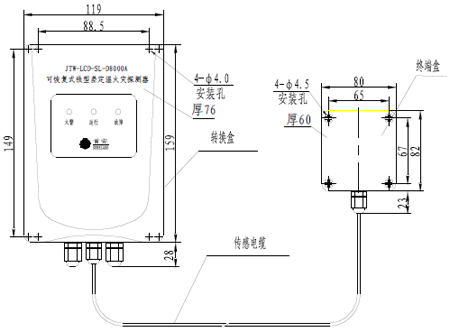

　　(1)JTW-LCD-SL-D8000A火災探測器外形尺寸及安裝示意圖

JTW-LCD-SL-D8000A火災探測器外形尺寸及安裝示意圖

　　(2)接線端子說明
a.轉換盒接線端子說明



DC24V+

DC24V+

DC24V-

DC24V-

RS-485

RS-485

火警輸出

火警輸出

故障輸出

故障輸出

定溫輸入

定溫輸入

參考輸入

參考輸入

溫差輸入

溫差輸入

24V

24V

GND

GND

A

B

HJ

HJ

GZ

GZ

D-

D+

B-

B+

C-

C+

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16



　　端子1-4：DC24V電源端子，端子1、2為供電電源DC24V的正極，端子3、4為供電電源DC24V的負極；
端子5-6：備用；
端子7-8：火災報警繼電器(報警時吸合)輸出；
端子9-10：故障報警繼電器(故障時斷開)輸出；
端子11-16：傳感電纜接入端子，其中端子11(D-)、12(D+0分別與定溫傳感電纜連接；端子13(B-)、14(B+)分別與傳感電纜兩根褐色導線連接;端子15(D-)、16(D+)分別與差溫傳感電纜連接，其中芯線接D+端子，外層導體接D-端子。傳感電纜與轉換盒或終端盒連接時，必須清除傳感電纜引線表面的漆包層及氧化層等，以保證電路連接良好。

　　b.終端盒接線端子說明



1	2	3	4	5	6
D-	D+	B-	B+	C-	C+



 　　終端盒接線端子B+、B-、C+、C-、D-、D+分別通過傳感電纜的導體與轉換盒的接線端子對應連接。連接時必須清除傳感電纜導體表面的漆包層及氧化層，以確保電路連接良好。

　　(3)JTW-LCD-SL-D8000A火災探測器接線方式

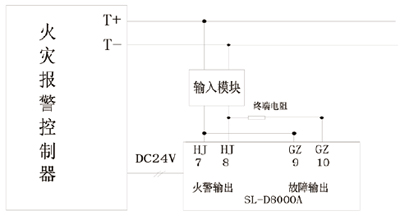

與火災報警控制系統配套使用時，可通過其輸入(監視)模塊，將線型感溫探測器的報警信號接入系統，其接線方式見下圖。



JTW-LCD-SL-D8000A火災探測器接線方式圖
