一、SL-M710可燃?xì)怏w報警控制器概述

SL-M710型可燃?xì)怏w報警控制器是專門為工業場所設計的產品，SL-M710可以連接多路可燃?xì)怏w探測器，同時顯示多路探測器所在區域的可燃?xì)怏w濃度，還可以在控制器上為任何一路探測器設置兩個報警閾值(低警和高警)，從而實現分級報警和分級控制，當被監視區域的燃?xì)鉂舛冗_(dá)到閾值低警時，對應的區域的低警指示燈發出紅光，低警繼電器動作；當達到閾值高警時，對應的高警指示燈發光，高警繼電器動作。
SL-M710可燃?xì)怏w報警器每通道裝有一塊128×64點陣OLED液晶指示器，在正常狀態下，用于實時顯示各個區域的可燃?xì)怏w濃度；在報警狀態下，用于顯示報警地址和報警級別；在故障狀態下，用于顯示故障類型和故障發生部位；無論在正常、報警或故障狀態，液晶顯示器的-下面一行，固定顯示被保護區域測試到的可燃?xì)怏w-高濃度。

二、SL-M710氣體報警控制儀技術參數



執行標準	GB16808-2008可燃?xì)怏w報警控制器
主電	220VAC(+10%、-15%)
備電	2×12VDC 20Ah 鉛酸電池
功耗	整機單機功耗≤15W
探測器接口方式	2/3線 4-20mA電流環
報警級別	低限報警、高限報警
系統容量	16回路，每回路連接1個可燃?xì)怏w探測器
信息顯示	128×64點陣OLED液晶顯示屏(報警信息、濃度信息、故障信息)
狀態顯示	LED 指示燈
報警顯示	LED(各通道低限報警、高限報警)
歷史記錄	內置存儲器，可以記錄報警、故障、操作記錄、聯動事件、監管事件各1000條
總繼電器輸出	低限報警繼電器、高限報警繼電器、故障繼電器
通訊接口	Modbus(RS 485)，Canbus
繼電器觸點容量	3A /30 VDC
聲響	壓電陶瓷揚聲器，三種聲響(低限報警、高限報警、故障)，90dB
安裝方式	壁掛
工作溫度	-10~50℃
工作濕度	<95%RH 無凝露
滿負載	16點多線

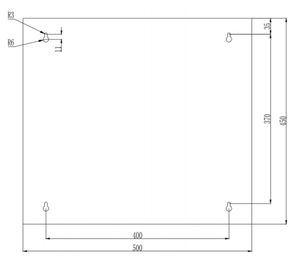

三、SL-M710可燃?xì)怏w報警控制器安裝及尺寸圖

SL-M710可燃?xì)怏w報警控制器安裝及尺寸圖

四、SL-M710可燃?xì)怏w報警控制器端子接線圖

1、兩路電流環控單元上排端子



端子號	36	35	34	33	32	31
端子代碼	Can-	Can+	V-	V+	PNC	PC
功能說明	CAN通訊	CAN通訊	供電24V	供電24V	故障(復位)輸出	故障(復位)輸出
端子號	30	29	28	27	26	25
端子代碼	NC2	C2	NO2	NC1	C1	NO1
功能說明	2路報警輸出2	2路報警輸出2	2路報警輸出2	2路報警輸出1	2路報警輸出1	2路報警輸出1
端子號	24	23	22	21	20	19
端子代碼	NC2	C2	NO2	NC1	C1	NO1
功能說明	1路報警輸出2	1路報警輸出2	1路報警輸出2	1路報警輸出1	1路報警輸出1	1路報警輸出1



2、兩路電流環控單元下排端子



端子號	1	2	3	4	5	6
端子代碼	+	S	-	KGND	OS+	OS-
功能說明	1路探測器	1路探測器	1路探測器	大地	1路電流輸出(隔離)	1路電流輸出(隔離)
端子號	7	8	9	10	11	12
端子代碼	+	S	-	KGND	OS+	OS-
功能說明	2路探測器	2路探測器	2路探測器	大地	2路電流輸出(隔離)	2路電流輸出(隔離)
端子號	13	14	15	16	17	18
端子代碼	RS+	RS-	V+	V-	Can+	Can-
功能說明	RS485通訊	RS485通訊	供電24V	供電24V	CAN通訊	CAN通訊

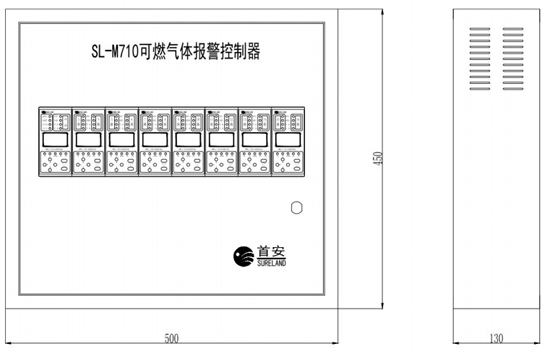

五、SL-M710可燃?xì)怏w報警控制器外形尺寸圖

SL-M710可燃?xì)怏w報警控制器外形尺寸圖
