一.GP6010氣體報警控制器概述；

該產品為引進國外先進工業總線技術生產的更新換代產品，為模塊化總線氣體探測控制系統，是滿足中小型項目需求的氣體報警系統，由多種不同功能的單元模塊構成，有GP6MU集控總線單元、GP6ZU狀態顯示模塊、GP6CU控制模塊。GP6010系統的簡單化設計和配置方式，保證設計院、-終用戶及工程服務商方便的進行系統設計、配置及調試運行。該系統完全符合--消防標準要求，同時取得了消防產品型式認可證書。GP6010氣體報警控制器是一個以微處理器為基礎的可擴展的總線型控制系統,通道數和輸出可進行擴展，-多有36個探測器通道，采用智能尋址方式。它監測信息全面，中文顯示直觀明了，模塊化設計，能夠單獨運行，也可組網運行，可根據用戶實際需要進行配置，外觀結構可以是壁掛式，也可安裝在防爆箱內。GP6010采用獨特的DIN導軌模塊化單元設計，采用二個信號總線+二個電源線方式進行系統連接，每個通道都有工作狀態指示，有總的二組報警繼電器輸出，中文/英文顯示,操作快速便捷、易于維護、非常適合中小項目使用，節省連接線。GP6010氣體探測報警系統滿足與上一級DCS系統、第三方SCADA系統通訊的不同通訊接口要求。為實現外部通訊鏈接，GP6010系統提供支持ModbusRTU協議的標準RS-485串行通訊接口。

二.GP6010氣體報警控制器功能特點；

集控單元內置總線回路，OLED中文顯示，極高的探測可靠性

模塊化設計，導軌安裝，配置靈活，可組成2路-36路的不同容量總線系統

模塊可分布式設計，模塊內部采用CAN總線連接

可以與多種可燃氣體/毒性氣體/氧氣探測器任意配置使用

內置32位計算機，帶自檢功能，有帶時間的歷史記錄儲存

每路探測器有獨立的狀態顯示，有低警、高警、故障和在線四個指示燈

可軟件控制輸出繼電器的控制邏輯，可組合報警輸出

可配接總線輸入輸出模塊，完成分布式聯動控制

顯示為中文，也可選英文，有聲光顯示，可顯示氣體種類及濃度

測量單位可選：%LEL、%V/V、ppm、mg/m3

有總報警及總故障繼電器輸出、串行通訊輸出

有電源管理及充電功能，可配接備用電池，交流故障時自動切換

根據用戶需要，可制定通訊協議進行數字通訊

三.GP6010氣體報警控制器構成系統的各單元；

GP6MU集控總線單元

帶有集中控制管理功能的總線單元，-多可以通過內部CAN網絡管理36個總線氣體探測器，有總的報警指示，總故障指示，同時也有相對應的總報警繼電器輸出和總故障繼電器輸出；還有提供支持ModbusRTU協議的標準RS-485串行通訊接口。中文OLED顯示，直觀方便。

GP6ZU狀態顯示單元

連接在內部CAN總線上，可以顯示12路氣體探測器的狀態，每路有低警、高警、故障和在線指示，每臺GP6010可以配接3個狀態顯示單元，完成36路氣體探測器的狀態顯示。

GP6CU有7路繼電器輸出的控制單元

可以選配接在系統內部CAN上面，可以組網進行編程的輸出控制單元，每個單元內有7組可編程的繼電器輸出，每組輸出還有手動啟動/停止鍵，方便對風機或閥門等進行控制，在系統有一些控制要求時選用，控制輸出可編程，方便進行邏輯控制。

GP6NU網絡單元，有多個通訊輸出接口

可以選配接在系統內部的CAN上面，用于主控單元的冗余要求或有多種通訊要求時選用，單元可以顯示和存儲系統中的所有運行數據，并有一些時間趨勢的記錄，每個單元有用于外部擴展CAN、RS-232、RS-485等多種接口，也可選配無線GPRS模塊。

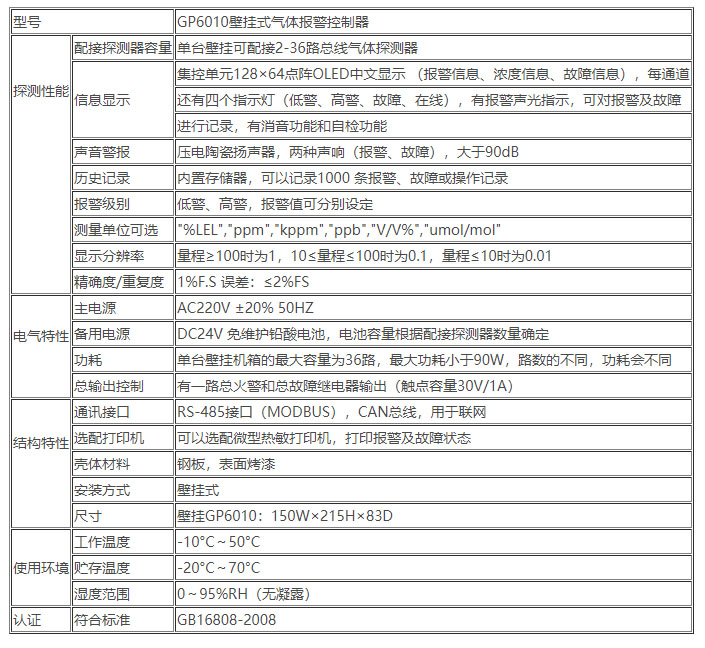

四.GP6010氣體報警控制器技術參數；
