一、VLP-002四管單區空氣采樣煙霧探測器概述：

VLP-002探測器是XtralisVESDA系列煙霧探測產品中的核心組成部分。利用其獨特的探測原理，VLP探測器的靈敏度范圍可達0.005-20%obs/m(0.0015-6.25%obs/ft)。VLP-002空氣采樣探測器屬于“極早期煙霧探測報警設備”，VLP-002吸氣式感煙火災探測器可以在火災的極早期階段進行探測，從微量煙霧到極高濃度的煙霧，VLP-002都能夠提供可靠的探測。

　　VLP-002是如何工作的呢?

高效吸氣泵采集空氣樣品，通過空氣采樣管網傳送至VLP探測器。每個進氣管都有氣流感應器用以監測氣流在采樣管中的變化。VLP-002空氣采樣探測器排出采樣空氣，并可能將采樣空氣排回被保護區。在VLP-002探測器內，采樣空氣被傳送至激光探測腔。經過精細過濾的潔凈空氣可以保護探測腔內的光學元件不受污染。VLP-002吸氣式感煙火災探測器探測腔使用穩定的1級激光源和精細安裝的感應器，可以對多種多樣的煙霧類型做出-佳響應。VLP-002探測器的狀態、所有報警、服務和故障事件，都通過VESDAnet傳輸至顯示器和外部系統。

　　AutoLearn™(自學習)

　　VLP-002空氣采樣探測技術使用了獨一無二的軟件工具，可以確保系統在各種不同的環境下達到-佳的運行狀態。AutoLearn™(自學習)功能可以對環境進行監測，在調試期間設定-適合的報警閾值(警告，行動，火警1，火警2)，從而對潛在的火災進行極早期探測和報警，同時避免誤報。

　　參考探測器(Referencing)

　　VLP-002吸氣式感煙火災探測器在采用了“補充新鮮空氣”功能的情況下，使用空氣處理系統的受控環境可能會受到外部污染的影響。參考探測器功能可以確保外部污染不會對被保護區內探測到的真實煙霧濃度產生影響。VLP-002空氣采樣系統可以有效排除偶發事件，保持持續穩定的運行，避免誤報。

二、VLP-002吸氣式感煙火災探測器性能特征

●極寬的靈敏度范圍

●激光煙霧探測技術

●4級可編程報警

●高效吸氣泵

●4根進氣管

●每根采樣管都有氣流監測裝置

●潔凈空氣屏障，保護光學元件不受污染

●更換空氣過濾器非常方便

●7個可編程繼電器

●VESDAnet™

●AutoLearn™(自學習)

●Referencing(參考探測器)

●Eventlog(事件記錄)

●模塊化的設計

●可選擇嵌入式安裝

三、VLP-002四管單區空氣采樣煙霧探測器應用場所：

1、極早期煙霧探測報警設備可以對潛在火情發出極早期的報警。這就為及時排查并處理火情贏得了寶貴的時間，從而盡可能地避免發生損失、停工，以及因滅火系統的釋放而造成的浪費。

這對于下列設施是非常重要的：

•通訊設施

•服務器機房

•金融數據中心

•公共設施

•無塵室

•發電設施

2、煙霧難以探測的時候

　　強大的氣流是否會將煙霧稀釋，妨礙它到達天花板，使得煙霧難以被探測到?煙霧是否會被管道、內梁或真空區域所滯留?煙霧是否會由于高大的天花板下方形成熱屏障層，而難以被探測到?

可以將VLP-002四管單區空氣采樣煙霧探測器的采樣點布置在回風格柵處或設備機柜內，當氣流將煙霧帶到這里時就可以對其進行探測。在高大開放空間里，可以將VLP-002吸氣式感煙火災探測器的采樣點布置在煙霧漂移所途經的地方——經常是在天花板下方一定距離的層面。

適用于：

•服務器機房

•無塵室

•通訊設施

•倉庫

•中庭

•室內體育館

•劇院

•會展中心

3、難以接近探測器所在位置進行維護的時候

　　被保護區是否難以接近?對現有火災探測系統進行維護時是否需要暫停工作，從而給業務帶來不小的麻煩?可以將VLP-002空氣采樣煙霧探測器安裝在便于接近的位置，只把采樣管網布置在那些難以接近的區域，從而使維護簡便易行。

是下列場所的理想選擇：

•天花板上方空間和地板下區域

•監獄和拘留所

•電梯

•通風管道

•生產區域

4、需要隱蔽式探測的時候

　　保持建筑物內部的設計和裝修不被破壞是否非常重要?現有煙霧探測系統對建筑物外觀的破壞是否很成問題?可以安裝使用VLP-002系統的毛細采樣管，因為肉眼難以察覺它的存在。可以將探測器　　放置在柜子里或生活區。

這對于以下場所非常適用：

•現代化辦公設施

•古建筑遺產

•教堂

•監獄和拘留所

•藝術畫廊和博物館

•聲名顯赫的住宅

5、人員疏散非常困難的時候

　　建筑物是否會對公眾開放?這里是否會容納大批人群，在疏散時他們會需要額外的幫助?是否會因為擁擠或有限的出口而使疏散變得非常困難?業務又會因疏散受到什么樣的影響?VLP-002四管單區空氣采樣系統的極早期報警-大限度地為人們提供了疏散時間。

這對于下列場所非常關鍵：

•購物中心

•醫院

•體育場

•地下隧道

•古建筑遺產

•老年設施或兒童設施

6、環境條件極其惡劣的時候

　　被保護區的空氣質量是否很差?是否存在極端的溫度條件?VLP-002具有二級過濾器，可以確保其在骯臟的環境下保持良好的工作狀態。而且，可以將探測器安裝在其它地方，只將采樣管布置在極端的環境內。采樣空氣在到達探測器之前會被過濾、加溫或冷卻。

對于下列環境非常理想：

•電站

•礦廠

•公共交通

•車工業

•造紙廠和鋸木廠

•生產線

•冷庫

•危險區域(FM，1級2部)

7、有滅火系統的時候

　　滅火系統的釋放是否需要花費巨資并造成破壞?VLP-002四管單區空氣采樣系統所提供的極早期報警可以使你盡早地處理火情，在滅火系統不得不啟動之前采取有效措施。可以利用XtralisVESDA系統的多級報警，從控制空氣調節裝置到滅火系統的釋放，在不同的火災階段觸發不同的響應。

可應用于下列場所：

•通訊網絡中心　　

•服務器機房　　

•指揮調度站　　

•開關室

四、VLP-002四管單區空氣采樣煙霧探測器技術特性：

VLP-002吸氣式感煙火災探測器功耗：24VDC

　　無顯示模塊或編程模塊

	吸氣泵，轉速3000rpm	吸氣泵，轉速3000rpm	吸氣泵，轉速4200rpm	吸氣泵，轉速4200rpm
	靜止狀態	報警狀態	靜止狀態	報警狀態
功率	5.8W	6.96W	8.16W	9.36W
電纜	240mA	290mA	340mA	390mA



型號	VLP-002

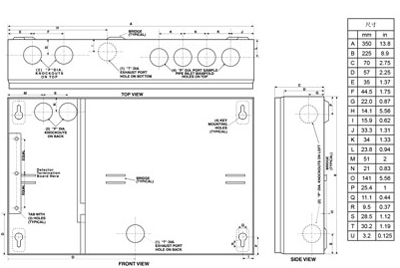

尺寸(長高寬)	350mmx225mmx125mm(13.8inx8.9inx4.9in)
重量	4.0kg(9lbs)，包括顯示模塊和編程模塊
IP等級	IP30
測試達到	-10℃至55℃(14℉至131℉)
探測器環境	0℃至39℃(32℉至103℉)
采樣空氣	-20℃至60℃(-4℉至140℉F)
濕度	10%至95%RH，無冷凝
采樣管總長	200m(650ft)
單管-大長度	100m(325ft)
采樣管設計模型軟件	ASPIRE2™
采樣管尺寸	外徑25mm(1in) 內徑15至21mm(9/16in至7/8in)
覆蓋區域	隨地方技術規范與標準可高達2000平方米(21500平方英尺)
可編程繼電器	7個繼電器，觸點額定功率2A@30VDCNO/NC
電纜接入	8x25mm(1in)的敲落孔位于不同的位置
電纜連接	螺絲接線端子0.2至2.5sqmm(30至12AWG)
報警靈敏度范圍	0.005%至20%obs/m(0.0015至6.25%obs/ft)
報警閾值設置范圍	Alert(警告)：0.005至1.990%obs/m(0.0015至0.64%obs/ft) Action(行動)：0.010至1.995%obs/m(0.0031至0.64%obs/ft) Fire1(火警1)：0.015至2.00%obs/m(0.0046至0.625%obs/ft) Fire2(火警20)：0.020至20.00%obs/m(0.0062至6.25%obs/ft)* *UL模式，限于12%obs/m(4%obs/ft)
事件記錄	以先入先出為原則，-多可存儲18,000條事件
AutoLearn(自學習)	-短15分鐘，-長15天，建議-短1天。在自學習期間，先前設定的報警閾值不會改變。
參考探測器	對外部環境條件所造成的影響做出補償
4級報警	Alert(警告)，Action(行動)，Fire1(火警1)和Fire2(火警2)
2級故障報警	Maintenance(維護)及Majorfault(主要故障)
可編程繼電器	7個
維護幫助	過濾器及氣流監控
事件報告	通過VESDAnet網絡或事件記錄進行

五、VLP-002吸氣式感煙火災探測器終端卡和安裝盒

VLP-002吸氣式感煙火災探測器終端卡

VLP-002吸氣式感煙火災探測器安裝盒

六、附件vesda VLP系列各機型配置表：



VLP-400	VLP-000	VLP-002	VLP-010	VLP-012
LED狀態指示燈	◎	×	×	×	×
LCE編程器	×	×	×	◎	◎
標準型顯示器	×	×	◎	×	◎

　　注：◎代表該機型配置相應配件，×代表該機型不配置相應配件
