一、VLC-505極早期空氣采樣煙霧探測器概述：

XtralisVESDAVLC吸氣式感煙火災探測器是特為高價值的單一環境和小型區域而設計的，它能夠提供包括極早期報警在內的所有吸氣式煙霧探測技術的優越性。VLC探測器采用了XtralisVESDAVLP探測器經實踐證明行之有效的探測技術，同時修改了吸氣泵的設計，并將這些元件緊密組合，裝配在小型外殼內，并配備了簡單的顯示裝置。

VLC探測器有兩個型號，一個只能通過繼電器連接（RO繼電器型），另一個可以通過繼電器或VESDAnet網絡連接（VN聯網型）。VN聯網型應使用遠程顯示模塊，這樣探測器的當前狀態就可以傳輸到-有利的位置。遠程顯示模塊具備7個遠程繼電器，支持應用中所有可能需要的信號傳輸。VN聯網型允許在VESDAnet上連接多個探測器，這樣，也就可以把其中某個探測器作為其它探測器的參考探測器。

VLC-505極早期空氣采樣煙霧探測器由兩部分組成：主機和前面板。主機外殼容納了所有探測器的關鍵部件，主處理器電路板和探測腔等所有易損件都安裝在遠離常規檢修區域的位置，這樣就可以在安裝和維護過程中使其免遭破壞。

VLC-505吸氣式感煙火災眼測器前面板包括：

5個LED指示燈：Fire（火警），Pre-Alarm/Alert（預警/警告），Fault（故障），OK（正常），Reset/Isolate（復位/隔離）。(Reset/Isolate（復位/隔離）按鍵（按下是“復位”，持續按下是“隔離”）)

高效吸氣泵不斷采集空氣樣品，通過采樣管網傳送至中央探測器。空氣樣品經氣流傳感器進入設備，再經過二級過濾器（大部分空氣將被探測器排入被保護區）。空氣樣品經--級過濾除去灰塵和雜質，然后進入探測腔，進行煙霧探測。第二級精細過濾后所得的潔凈空氣，提供了保護屏障，使探測腔的光學表面潔凈無污染。

探測腔采用穩定、高效的激光源和獨特的傳感器結構，可以對眾多的煙霧類型做出-佳響應。當煙霧通過探測腔時，極其靈敏的傳感器電路會探測到煙霧造成的光散射信號。可對以時間和日期為標記的探測器狀態和所有報警、服務及故障事件進行監控和登錄。可以通過簡單的繼電器連接或通過先進的VESDAnet通訊網絡傳輸狀態報告（僅限于VN聯網型）。

二、VLC-505極早期空氣采樣煙霧探測器性能特征：

●VLC-505極早期空氣采樣煙霧探測器極寬的靈敏度范圍

●單一進氣管

●VLC-505極早期空氣采樣煙霧探測器有5個狀態LED指示燈

●參考探測器（Referencing）

●VESDAnet通訊（VN聯網型)

●VLC-505極早期空氣采樣煙霧探測器具有潔凈空氣屏障，保護光學元件不受污染

●3級報警

●3個可編程繼電器

●氣流監測

●VLC-505極早期空氣采樣煙霧探測器可選擇遠程顯示和繼電器功能

●簡便的安裝設計

●自學習（AutoLearn™）

三、VLC-505極早期空氣采樣煙霧探測器技術特性：

型號	VLC-505
工作電壓	18VDC至30VDC
功耗	靜止狀態5.4W，報警狀態5.9W
電流消耗	靜止狀態225mA，報警狀態245mA
保險絲額定功率	1.6A
尺寸（長高寬）	225mmx225mmx85mm(87/8”x87/8”x33/8”)
重量	1.9kg(4.2lbs.)
運行條件	測試結果，-10°C至55°C(14°F至131°F)
建議的探測器環境溫度	-0°C至39°C(32°F至103°F)
采樣空氣溫度	-20°C至60°C(-4°F至140°F)
濕度	10%至95%RH，無冷凝
采樣管網	-大保護面積為800平方米(8000平方英尺)
-大采樣管長度	-大保護面積為800平方米(8000平方英尺)
-大采樣管長度	1x80m，2x50m
計算機設計工具	ASPIRE2™
采樣管	內徑為15mm至21mm(9/16”至7/8”)外徑為25mm(1”)
繼電器	3個繼電器的額定功率為2A@30VDC  Fire（火警）(NO)  Pre-Alarm（預警）(NO)  Alert/Fault（警告/故障）（Maintenance&Isolate（維護及隔離））  (NC/NO)可設置為鎖定或非鎖定
IP等級	IP30
電纜接入	4x25mm(1”)電纜接入口
電纜連接	螺絲接線端子0.2至2.5平方毫米(30至12AWG)
報警靈敏度范圍	0.005%至20%obs/m(0.0015%至6.25%obs/ft)
閾值設定范圍	Alert（警告）：0.005%至1.990%obs/m  (0.0015%至0.6218%obs/ft)  Pre-Alarm（預警）：0.010%至1.995%obs/m  (0.0031%至0.6234%obs/ft)  Fire（火警）：0.015%至20.00%obs/m  (0.0046%至6.25%obs/ft)*  *UL限定在4%obs/ft

VLC-505極早期空氣采樣煙霧探測器軟件特性：

事件記錄：以現金先出為原則，可存儲多達12,000條事件。

煙霧濃度，用戶操作，報警，故障等均以時間和日期為查詢標記。

AutoLearn（自學習）：-短15分鐘，-長15天。建議-短14天。

在AutoLearn（自學習）期間，閾值保持預設置的數值，不會改變。

可對通用輸入（GPI）進行設置(24VDC)：Standby（待機），MainsOK（主電源正常）或Reset/Isolate（復位/隔離）。

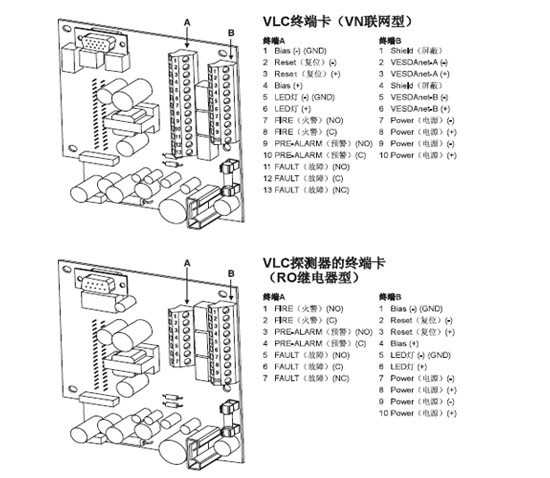

VLC-505極早期空氣采樣煙霧探測器端子連接：

四、VLC-505極早期空氣采樣煙霧探測器適用場所

1、業務持續性至關重要的時候

設備的持續正常運行對業務發展的目標是否非常關鍵？所提供的服務水平是否非常重要？

XtralisVESDA極早期煙霧探測報警設備可以對潛在火情發出極早期的報警。這就為及時排查并處理火情贏得了寶貴的時間，從而盡可能地避免發生損失、停工，以及因滅火系統的釋放而造成的浪費。

這對于下列設施是非常重要的：

•通訊設施

•服務器機房

•金融數據中心　　

•公共設施

•無塵室　　

•發電設施

2、煙霧難以探測的時候

強大的氣流是否會將煙霧稀釋，妨礙它到達天花板，使得煙霧難以被探測到？煙霧是否會被管道、內梁或真空區域所滯留？煙霧是否會由于高大的天花板下方形成熱屏障層，而難以被探測到？

可以將XtralisVESDA的采樣點布置在回風格柵處或設備機柜內，當氣流將煙霧帶到這里時就可以對其進行探測。在高大開放空間里，可以將XtralisVESDA探測器的采樣點布置在煙霧漂移所途經的地方——經常是在天花板下方一定距離的層面。

VLC-505極早期空氣采樣煙霧探測器適用于：

•服務器機房　　

•無塵室

•通訊設施　　

•倉庫

•中庭　　

•室內體育館

•劇院　　

•會展中心

3、難以接近探測器所在位置進行維護的時候

被保護區是否難以接近？對現有火災探測系統進行維護時是否需要暫停工作，從而給業務帶來不小的麻煩？可以將XtralisVESDA探測器安裝在便于接近的位置，只把采樣管網布置在那些難以接近的區域，從而使維護簡便易行。

是下列場所的理想選擇：

•天花板上方空間和地板下區域　　

•監獄和拘留所

•電梯　　

•通風管道

•生產區域

4、需要隱蔽式探測的時候

保持建筑物內部的設計和裝修不被破壞是否非常重要？現有煙霧探測系統對建筑物外觀的破壞是否很成問題？可以安裝使用XtralisVESDA系統的毛細采樣管，因為肉眼難以察覺它的存在。可以將探測器放置在柜子里或生活區。

這對于以下場所非常適用VLC-505極早期空氣采樣煙霧探測器：

•現代化辦公設施　　

•古建筑遺產

•教堂　　

•監獄和拘留所

•藝術畫廊和博物館　　

•聲名顯赫的住宅

5、人員疏散非常困難的時候

建筑物是否會對公眾開放？這里是否會容納大批人群，在疏散時他們會需要額外的幫助？是否會因為擁擠或有限的出口而使疏散變得非常困難？業務又會因疏散受到什么樣的影響？XtralisVESDA系統的極早期報警-大限度地為人們提供了疏散時間。

這對于下列場所非常關鍵：

•購物中心　　

•醫院

•體育場　　

•地下隧道

•古建筑遺產　　

•老年設施或兒童設施

6、環境條件極其惡劣的時候

被保護區的空氣質量是否很差？是否存在極端的溫度條件？XtralisVESDA探測器具有二級過濾器，可以確保其在骯臟的環境下保持良好的工作狀態。而且，可以將探測器安裝在其它地方，只將采樣管布置在極端的環境內。采樣空氣在到達探測器之前會被過濾、加溫或冷卻。

對于下列環境非常理想：

•電站　　

•礦廠

•公共交通　　

•車工業

•造紙廠和鋸木廠　　

•生產線

•冷庫•危險區域（FM，1級2部）

7、有滅火系統的時候

滅火系統的釋放是否需要花費巨資并造成破壞？XtralisVESDA系統所提供的極早期報警可以使你盡早地處理火情，在滅火系統不得不啟動之前采取有效措施。可以利用XtralisVESDA系統的多級報警，從控制空氣調節裝置到滅火系統的釋放，在不同的火災階段觸發不同的響應。

可應用于下列場所：

•通訊網絡中心　　

•服務器機房

•指揮調度站　　

•開關室
