一、霍尼韋爾Fire Sentry SS4-A多光譜紅紫外復合火焰探測器概述

　　霍尼韋爾FireSentrySS4火焰探測器代表了領先的UV和UV/IR技術。FireSentrySS4-A代表了世界上-杰出的紫外/紅外火焰探測器技術，在全球擁有數以萬計的成功運行案例。這款多光譜探測器可感應紫外（UV）、可見光和寬頻紅外TM（IR）頻譜的火焰輻射能。該探測器能檢測到各種類型的火焰輻射能。

　　為消除那些在使用單頻紫外（UV）、單頻紅外（IR）和紫外/紅外（UV/IR）火焰探測器時時常發生且誤報警，FireSentrySS4探測器會在預警火災之前通過FireLogic信號處理對紫外線、可見光和寬頻紅外輻射能進行評估。

　　霍尼韋爾SS4-A多光譜紅紫外復合火焰探測器采用實時信號處理算法進行優化，能對各種類型的火災發出報警響應，基本上可消除誤報警的可能性。

二、Fire Sentry SS4火焰探測器技術規格



一般技術規格
靈敏度	可在60英尺、45英尺、30英尺和15英尺之間調整，可檢測1平方英尺汽油火焰
響應時間	60英尺處1平方英尺汽油火焰：2～5秒
視野范圍	120度錐形視野（按軸偏移60度）
頻譜靈敏度	紫外線：185～260納米 寬頻紅外：0.7～3.5微米（僅適用于SS4-A和SS4-AS） 可見光：400～700納米（僅適用于SS4-A和SS4-AS）
輸入電源	20.5～34VDC；額定24VDC
功耗	工作：68mA（繼電器版本） 報警：75mA（繼電器版本） 報警：95mA（模擬版本）
輸出繼電器
火災報警繼電器	常開和常閉觸點 鎖存/非鎖存；可通過開關切換
火災確認繼電器	常開和常閉觸點  時間在0～30秒范圍內可調
故障繼電器	常開和常閉觸點 繼電器觸點額定值：5A（120VAC），1.0A（24VDC） 正常工作狀態下故障繼電器吸合 其它繼電器均斷開
工作溫度	-40～185°F（-40～85°C）
濕度范圍	10～90%RH，非冷凝
重量	鋁合金1.8kg  不銹鋼3.4kg
外殼	NEMA4；IP66防護等級，3/4”NPT接口或選配M25接口； 提供不銹鋼外殼
防爆等級	防爆  ClassI，Div.1和2，GroupsB、C和D  ClassII，Div.1和2，GroupsE、F和G  ClassIII
振動	振動符合或高于MILSpec810CMethod514.2,CurveAW要求
安裝	安裝旋轉支架（可選配）



三、Fire Sentry SS4-A紅紫外復合火焰探測器具有以下特點

　　•Multi-SpectrumTM--技術應用，能感應紫外線、可見光和WideBandInfraredTM--技術；

　　•內置全自動『內測光式』自測試；

　　•防止誤報警；

　　•探測碳氫化合物和非碳氫化合物等類型的火災；

　　•大視野及日盲型UV技術；

　　•探測器靈敏度可調；

　　•基于微處理器的算法：

　　FirePicTM、Snapshot™和

　　Tri-ModePlotTM--技術；

　　•工作溫度范圍廣；

　　•與通過認證的標準火災盤兼容；

　　•防爆外殼；

　　•可編程報警時間周期

四、SS4-A多光譜紅紫外復合火焰探測器靈敏度范圍圖

　　-高靈敏度

　　視野，水平和垂直

　　靈敏度1平方英尺汽油火焰（GasolinePanFire）

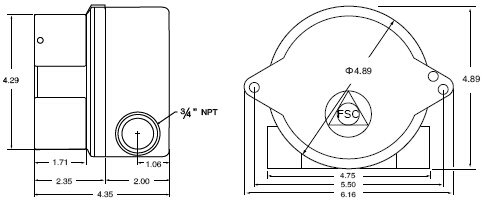

五、SS4-A紅紫外復合火焰探測器基本尺寸

　　側視圖和后視圖（所有尺寸的單位均為英寸）

六、SS4-A多光譜紅紫外復合火焰探測器應用范圍包括：

　　•石化及精練廠；

　　•熱電廠；

　　•軍用或民用機庫；

　　•硅硐和氫氣儲存室；

　　•燃氣渦輪機和發電廠；

　　•氣體壓縮機站；

　　•倉庫
