一、J-EI6032EN中繼模塊性能特點

　　·電子編碼，唯一ID，控制器在線編址或編碼器設地址，自動登錄，安裝調試方便。

　　·內含CPU和智能軟件，智能化程度高。四線制無極性，插拔式結構，接線方便，外形美觀。

　　·可為非編碼火災探測器（線型光束感煙火災探測器、線型感溫火災探測器、點型紅外/紫外火焰探測器等）提供可復位DC24V電源，并接收其的報警信號。

　　·可檢測配接的非編碼火災探測器的狀態信息（正常、斷線、火警）及DC24V電源斷線故障。有“火警”燈可直觀指示巡檢與報警狀態，“故障”燈可直觀指示斷線故障。

二、J-EI6032EN中繼模塊技術指標　

使用環境溫度	-10°C～50°C
使用環境濕度	≤95%RH（不凝露）
總線工作電壓	24V脈動電壓
線制	兩總線（無極性）
24V電源	DC24V±1015% DC24V電源（無極性）
監視電流	≤1.5mA（總線）
總線長度	≤2000m
報警電流	≤2.0mA（總線）
負載電阻	1/4W3kW（紅色套管）
監視電流	≤5.2mA（DC24V電源）
電源-大輸出電流	≥200mA
外殼防護等級	IP30
報警確認燈	紅色，巡檢閃亮，報警常亮
故障確認燈	黃色，接收故障信號時常亮

三、J-EI6032EN中繼模塊安裝與接線

　　·EI6032EN模塊采用插拔式結構，接線端子位于EI6039底座上，利用底座上安裝孔用M4螺釘固定（注意方向），連接線從底座穿線孔進入，接線完成后再將模塊插入底座。

　　EI6032EN模塊一般安裝在配接非編碼探測器等外部設備附近。

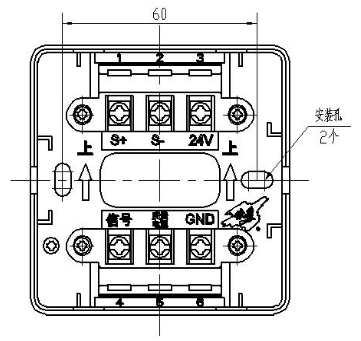

　　·EI6032EN模塊的底部示意圖：

　　·EI6039模塊底座上有六個帶字母標識的接線端子，“S+”、“S-”分別為總線正極、負極輸入，“24V”、“GND”分別為DC24V電源的正極、負極輸入?！癝+”、“S-”接入EI-6000系列控制器的回路總線，“24V”、“GND”接入控制器的主機電源或DC24V外設電源。

　　“電源”為中繼模塊向非編碼探測器等外部設備提供的電源端，“信號”為非編碼探測器等外部設備返回的信號端。每個接線端子所接導線數量應不大于2根。

　　·與提供火警一組觸點的非編碼探測器連接方式：

　　3k電阻與觸點并聯直接接于“電源”、“信號”端。

　　對于保護變壓器的感溫電纜應使用帶屏蔽層的產品，屏蔽層應可靠接地。以防止因感應引入高電壓損壞中繼模塊。
