一、CN4090-9007可編址信號模塊產品概述

4090-9007IDNet可編址信號單獨適配器模塊（SignalIAM)是一個兼容IDNet的外部設備，其結合ClassA(StyleZ)和ClassB(StyleY)通知設備電路（NAC)的功能性到一個單一設備。這個信號模塊IAM監控和操作24-VDC通知設備電路和25-VRMS或70.7-VRMS揚聲器。這個信號模塊IAM不支持火警電話。　　從一個兼容IDNet（可編址回路）通道提供電源，信號模塊IAM提供一個在傳統的通知設備和主消防報警控制盤FACP之間的一個監控、可編址接口。信號模塊IAM需要一個監控電源或兼容的信號輸入，為了驅動外部連接的NAC設備。

二、CN4090-9007可編址信號模塊產品技術參數

規格
一般
工作溫度	0℃～49℃ 32℉～120℉
工作濕度	-大到93%相對濕度（無凝水）
安裝
尺寸	寬=4.13in(10.5cm) 高=4in(10.2cm) 深=1.38in(3.5cm)
背盒	4in(10.2cm)平方盒
可編址回路功率
額定接線端輸入	35VDC
單位負載
在編址回路上消耗2個設備負載



三、CN4090-9007可編址信號模塊產品結構及接線描述

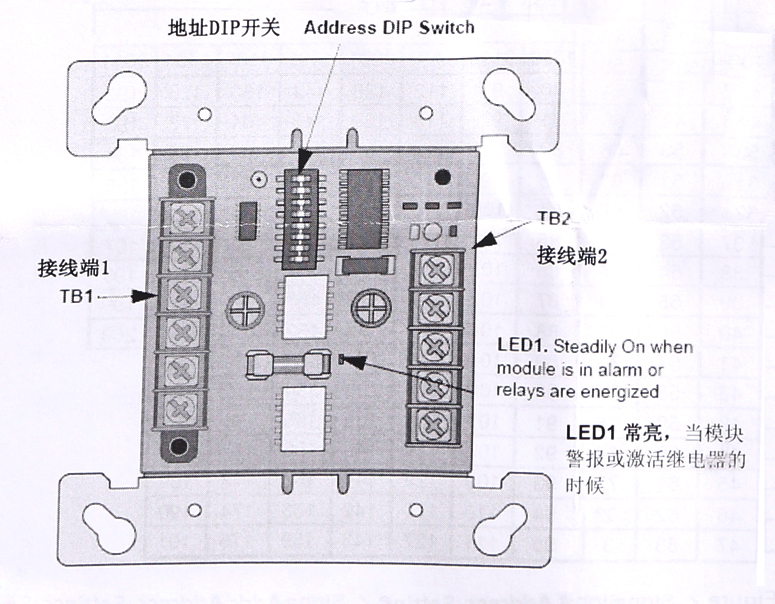

產品結構

接線描述

　　注意：確保當閉合盒子的時候屏蔽電纜不接地。使用收縮管或高級絕緣帶包覆裸露的屏蔽線。

　　注意：

　　信號模塊IAM提供兩個接線端子，描述在下面的表1和表2.所有的接線端子接受12-18AWG電線。

表1 TB1接線端

位置	標示	描述
TB1-1	+ADDR LOOP	+IDNet輸入（接入，如果需要）
TB1-2	-ADDR LOOP	-IDNet輸入（接入，如果需要）
TB1-3	ADDR LOOP SHIELD	接IDNet 屏蔽線
TB1-4	-SIGNAL IN	-信號入，用于音頻或0V輸入，用于聲光警報器。
TB1-5	+SIGNAL IN	+信號入，用于音頻或+24V輸入，用于聲光警報器。
TB1-6	SIGNAL IN SHIELD	輸入信號屏蔽線，用于音頻應用

表2 TB2接線端

位置	標示	描述
TB2-1	SIGNAL SHIELD	信號出/回屏蔽線，用于音頻應用
TB2-2	+SIGNAL OUT	+信號出--用于Class B
TB2-3	-SIGNAL OUT	-信號出--用于Class B
TB2-4	+SIGNAL RETURN	+信號回--用于Class A
TB2-5	-SIGNAL RETURN	-信號回--用于Class A
