LN6M-H1滅弧式短路保護器檢測應了解的功能特點與技術參數


一、LN6M-H1滅弧式短路保護器概述

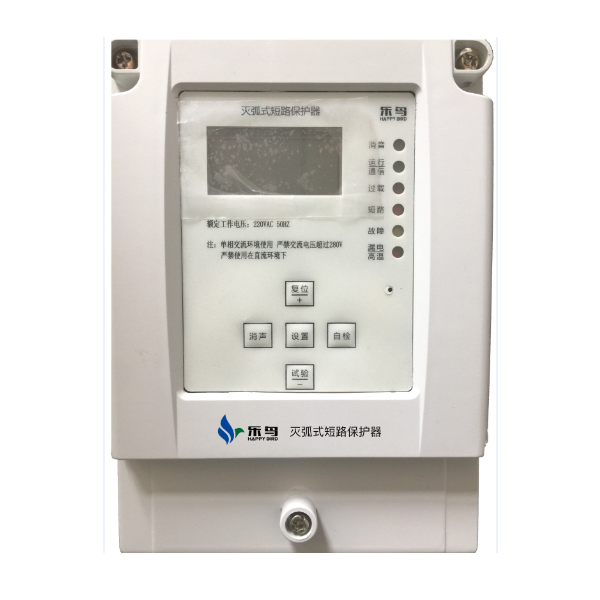

LN6M-H1滅弧式短路保護器是由樂鳥科技公司自主研發的一款新型電氣防火設備。該產品能夠大大降低電氣線路短路所造成的火災隱患，廣泛應用在高低壓配電系統中，用于保護開關柜、電氣設備的正常運行和操作人員的人身安全，能在短路150us內斷開短路信號，使得短路線路在極短的時間內斷開避免了火災的發生。
二、LN6M-H1滅弧式短路保護器特點

保護器有短路、過載、漏電三種保護功能。

保護器作為預防電氣火災的產品，能夠對電氣過載、漏電秒級報警和電氣短路實現微秒級限流保護，在由短路產生的電流遠未達到短路電流前就完成限流，從而預防電氣線路短路過程中引起的連續拉弧打火等引燃可燃物造成火災事故。

輔助功能：保護器內部溫度監控，保護器外部的機箱溫度監控，一路CAN通信口，清晰的led指示燈、液晶顯示屏和簡單的功能按鈕，防火級別的外殼。
三、LN6M-H1滅弧式短路保護器
短路額定電流范圍     10-150A
過載額定電流范圍     10-150A
短路電流精度     ±5%
過載電流精度     ±5%
短路響應時間     150us
過載響應時間     3-60s
剩余電流檢測范圍     200-1000mA
感溫元件檢測范圍     50℃-120℃
剩余電流精度     ±5%
感溫元件溫度精度     ±5%
剩余電流響應時間     < 1s
感溫元件響應時間     < 40s
額定輸入電壓值     220V
電壓輸入范圍     AC150-280V
有線通信類型     CAN 光電隔離
通信速率     20kbps
隔離電壓     2500Vac
報警輸出     一路無源輸出
報警輸出-大開關電壓     250Vac 或 30Vdc
報警輸出-大導通電阻     100毫歐
報警輸出機械壽命      4000000次
 使用溫度      -10℃ - 70℃
 保存溫度      -50℃ - 80℃
 使用濕度      0% - 90%無結露
 安裝方式     壁掛式
尺寸     110mm×160mm×55mm（長×寬×高）


四、LN6M-H1滅弧式短路保護器功能說明

1.保護器上電后電源燈綠色常亮。

2.過載保護：

按鍵可設置過載額定電流值10-150A。負載電流超過設置的過載額定電流值保護器可在3-60s（按鍵可設置）時間之間斷開輸出，過載紅燈常亮，段碼屏顯示過載發生時電流值，背光閃亮，蜂鳴器常響。按消音鍵蜂鳴器可失聲。按復位鍵聲光報警信號消失，保護器進入正常輸出及監測狀態。無自恢復功能。

3.短路保護：

按鍵可設置短路額定電流值10-150A。負載短路電流超過設置的短路額定電流值保護器可在150us時間內斷開輸出，短路紅燈常亮，段碼屏顯示短路發生時電流值，背光閃亮，蜂鳴器常響。按消音鍵蜂鳴器可失聲。按復位鍵聲光報警信號消失，保護器進入正常輸出及監測狀態。無自恢復功能。

4.漏電保護：

按鍵可設置漏電額定電流值200-1000mA。負載漏電電流超過設置的漏電額定電流值保護器可在3-60s（按鍵可設置）時間之間斷開輸出（可設置），漏電紅燈常亮，段碼屏顯示漏電發生時電流值，背光常亮，蜂鳴器常響。按消音鍵蜂鳴器可失聲。按復位鍵聲光報警信號消失，保護器進入正常輸出及監測狀態。無自恢復功能。

5.自保護功能：

按鍵可設置保護器自身和外部箱體額定溫度值50-120℃。保護器自身和外部箱體超過額定溫度值，故障黃燈常亮，段碼屏顯示故障發生時溫度值，蜂鳴器間斷響。按消音鍵蜂鳴器可失聲。按復位鍵聲光報警信號消失，保護器進入正常輸出及監測狀態。保護器可根據自身溫度值超過50℃控制保護器的兩個風扇是否運行。有自恢復功能。

6.自檢：

保護器所有的顯示亮滅一次，蜂鳴器常響一次，間斷響一次，不影響正常的監視狀態。

7.通信：

按鍵設置保護器的地址，CAN接口接收到自身數據通信燈閃亮，CAN波特率20K。

8.實驗：

保護器模擬短路發生。

9.設置：

按鍵進入設置菜單可對相應參數設置。有報警發生會自動跳轉顯示報警值，既是報警顯示優先。

（1）過載額定電流值：10-150A

（2）短路額定電流值：10-150A

（3）漏電額定電流值：200-1000mA

（4）保護器溫度值：50-120℃

（5）箱體溫度值：50-120℃

（6）漏電是否有輸出：ON\OFF

（7）蜂鳴器是否有輸出：ON\OFF

（8）地址：0000-1000
